Jinsheng Mist Forest-High Pressure Mist System е един от водещите производители и доставчици на въздушно охлаждаща мъгла в Китай. Ако възнамерявате да продавате на едро евтин въздушен охладител за мъгла, произведен в Китай, добре дошли да получите безплатна проба от нашата фабрика. Всички персонализирани продукти са с високо качество и ниска цена.

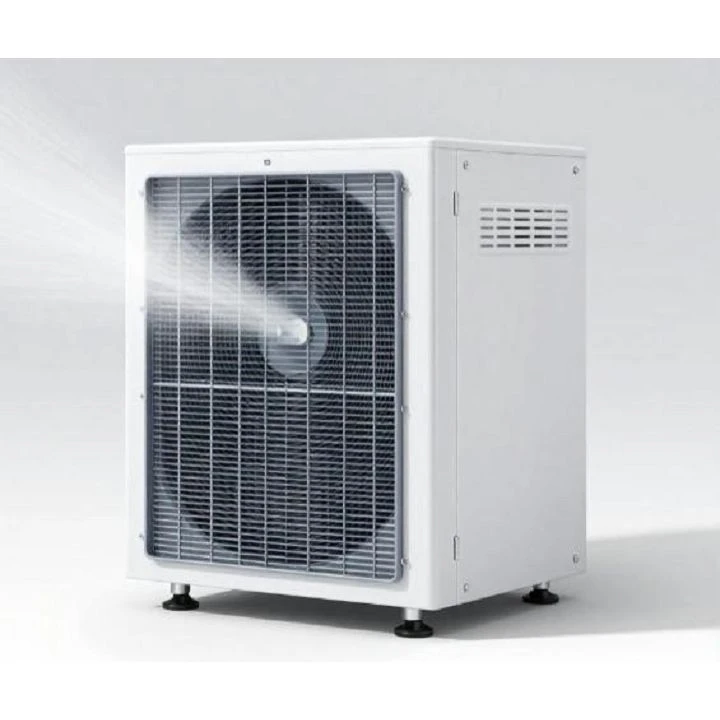

Устройството за мъгла с въздушно охлаждане е система за мъгла с високо{0}}налягане за локализирано изпарително охлаждане в работилници, складове, логистични зони, зони за товарене, оранжерии и полу-открити пространства. Филтрираната вода се поставя под налягане и се разпределя през-тръбопроводи за мъгла под високо налягане към фини пулверизиращи дюзи.
Устройството работи при 50–70 бара и произвежда типични капчици от приблизително 5–15 μm, в зависимост от типа на дюзата и условията на работа. Дебитът на помпата, капацитетът на двигателя и количеството на дюзите са съобразени с необходимите охлаждащи зони, водоснабдяване и мощност на обекта.
Основни технически параметри
|
Параметър |
Спецификация |
|
Тип продукт |
Устройство за мъгла с въздушно охлаждане |
|
Метод на охлаждане |
Изпарително охлаждане- под високо налягане |
|
Работно налягане |
50–70 бара |
|
Типичен размер на капката |
Приблизително. 5–15 μm |
|
Водна среда |
Филтрирана чиста вода |
|
Дебит на помпата |
Конфигуриран за общото търсене на дюзи |
|
Капацитет на двигателя |
Конфигуриран според изискванията на помпата |
|
Количество на дюзата |
Конфигуриран за зона за охлаждане |
|
Охлаждащи зони |
Единична или множество зони |
|
Режим на управление |
Ръчно или автоматично |
|
Изход за-високо налягане |
Свързване на замъглена линия |
|
Приложение |
Промишлени, селскостопански и полу{0}}открити площи |
Системна конфигурация
Етап на филтриране
Входящата вода преминава през филтрация, преди да влезе в системата под налягане. Изборът на филтър е съобразен с наличния източник на вода и изискванията на пулверизиращите дюзи.
Единица за налягане
Помпата за високо-налягане повишава налягането на водата до необходимия работен диапазон. Капацитетът на помпата се изчислява от комбинирания поток на дюзите, работещи във всяка активна зона.
Мъгливи линии
Тръби за високо{0}}налягане разпределят водата от уреда до определените зони за охлаждане. Маршрутът на линията, дължината на тръбата и разположението на зоните са включени при определяне на необходимия капацитет на системата.
Зонов контрол
Охладителната мрежа може да бъде разделена на отделни работни зони. Всяка зона може да се контролира според работната зона, работния график и необходимия период на охлаждане.
Ефективност на охлаждане
Фини капчици
Типичният диапазон на капките 5–15 μm осигурява голяма водна повърхност за изпаряване. Докато водата се изпарява, топлината се абсорбира от околния въздух, поддържайки локално намаляване на температурата.
Условия на околната среда
Изпарителното охлаждане зависи от температурата на въздуха, относителната влажност и движението на въздуха. Тези условия влияят на скоростта на изпарение и трябва да се вземат предвид при определяне на плътността на дюзите и работните зони.
Разпределение на въздуха
Височината на дюзата, разстоянието, посоката на пръскане и въздушният поток влияят върху разпределението на мъглата. Следователно схемата за охлаждане се основава на физическите характеристики на инсталационната площ, а не само на подовата площ.
Области на приложение
Промишлени съоръжения
Подходящ за производствени цехове, складове, зони за товарене, логистични зони и покрити работни пространства, където се изисква локално изпарително охлаждане.
Селскостопански съоръжения
Устройството може да се използва в оранжерии и животновъдни сгради, където е подходящо изпарително охлаждане и наличната вода може да бъде правилно филтрирана.
Полу{0}}открити площи
Покритите външни работни пространства, тераси, зони за дейности и подобни пространства могат да използват локално охлаждане с мъгла по време на топли работни периоди.
Ръководство за избор
Охлаждаща зона
Определете действителната работна зона, изискваща охлаждане, и идентифицирайте отделни зони, където различни зони работят по различно време.
Натоварване на дюзата
Изчислете общия поток от дюзите, работещи едновременно. Тази стойност формира основата за дебита на помпата и капацитета на двигателя.
Водоснабдяване
Потвърдете наличния входен поток, налягане и качество на водата. Тези фактори определят изискванията за филтриране и помагат да се установи подходящата конфигурация на дюзите.
Електрическо захранване
Потвърдете напрежението на обекта, честотата и наличния електрически капацитет преди избор на оборудване. Капацитетът на двигателя е съобразен с необходимата мощност на помпата.
Изисквания за инсталиране
Местоположение на оборудването:Инсталирайте уреда на стабилна основа с достатъчен достъп за проверка на филтрацията, поддръжка на помпата и връзки за високо{0}}налягане.
Маршрут на тръбата:Тръбопроводите- за високо налягане трябва да следват планиран маршрут с подходящи опори и достъпни точки за свързване. Дължината на тръбата, надморската височина и разпределението на зоните трябва да се вземат предвид по време на планирането на системата.
Позиция на дюзата:Разстоянието и ориентацията на дюзите зависят от височината на монтаж, въздушния поток и необходимия модел на охлаждане. Окончателното оформление трябва да съответства на действителното оформление на обекта.
Качество и тестване
Проверка на компоненти:Ключовите компоненти се проверяват спрямо определени размери, материали и технически изисквания преди монтажа. Критичните точки на свързване се проверяват по време на процеса на сглобяване.
Тест за налягане:Завършената водна верига се тества при определени работни условия. Секциите-носещи под налягане и връзките се проверяват, за да се провери целостта на системата.
Функционален тест:Работата на помпата, подаването на вода, филтрирането и контролните функции се проверяват преди окончателното пускане. Тестовите записи могат да се поддържат с производствената документация за справка по проекта.
Информация за поръчка
Предоставете следната информация, когато поискате оферта:
Охлаждаща площ и приблизителни размери
Вътрешен, външен или полу{0}}отворен монтаж
Брой необходими зони за охлаждане
Налично водно налягане и дебит
Водоизточник и качество на водата
Напрежение и честота на сайта
Очаквано количество дюзи
Височина на монтаж на дюзата
Приблизително оформление на линията за мъгла
Необходим метод за контрол
Тази информация предоставя техническата основа за определяне на дебита на помпата, капацитета на двигателя, филтрацията, количеството на дюзите и конфигурацията на зоните.
ЧЗВ
В: Какво е работното налягане на модула за мъгла с въздушно охлаждане?
О: Стандартният работен диапазон е 50–70 бара. Работното налягане се определя от избраната конфигурация на дюзата и системните изисквания.
Въпрос: Какъв размер на капките произвежда системата?
О: Типичните капчици са приблизително 5–15 μm. Действителният размер на капката варира в зависимост от типа на дюзата и работното налягане.
Въпрос: Как се изчислява дебитът на помпата?
A: Дебитът на помпата се основава на комбинираната нужда от вода на всички дюзи, работещи едновременно. Броят на активните охлаждащи зони е включен в изчислението.
В: Може ли едно устройство да доставя множество охлаждащи зони?
A: Да. Мрежата за мъгла може да бъде разделена на множество зони с отделно управление според оформлението на площадката и работния график.
Въпрос: Какво качество на водата се изисква?
О: Филтрираната чиста вода се използва за -системата за мъгла под високо налягане. Качеството на водата трябва да се прегледа преди окончателното филтриране и избор на дюза.
В: Каква информация е необходима за избор на оборудване?
О: Охлаждащата зона, водоснабдяването, електрическото захранване, охлаждащите зони, количеството на дюзите, височината на монтаж и разположението на линията за мъгла осигуряват основните технически данни за избор на оборудване и оферта.
